Elektrİk dİrencİ ve ölçümlerİ
Bir devredeki direncin görevi nedir ?
Yandaki şemayı, şu elemanları kullanarak gerçekleştirelim.
- Bir pil 4,5 V
- Bir ampul 4,5 V - 2 W
- Bir direnç 10 Ohm - 5 W
Şimdi K anahtarını açıp kapatalım
Neler gözlemliyorsunuz ?
Sonuç nedir ?
Yandaki şemayı, şu elemanları kullanarak gerçekleştirelim.
- Bir pil 4,5 V
- Bir ampul 4,5 V - 2 W
- Bir direnç 10 Ohm - 5 W
Şimdi K anahtarını açıp kapatalım
Neler gözlemliyorsunuz ?
Sonuç nedir ?
Direncin Ohmmetre ile ölçülmesi

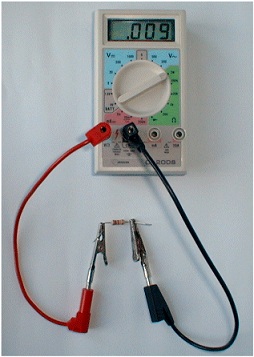

Direnç değeri, ohmmetre nin veya mültimetre nin devredeki dirence paralel bağlanması ile ölçülür.
Bir elektrik devresinde direnci ölçmek için, herşeyden önce devrenin beslemesini kesmelisiniz, yani direnç üzerinde herhangi bir gerilim olmamalıdır. Direnci ölçmek için mültimetrenin komütatörü ( Ω ) pozisyonunda olmalıdır. Ölçüm kablolarından kırmızı olanın fişini V Ω prizine, siyah olanın fişini ise COM prizine takınız, direnç ölçümü, aleti devreye paralel bağlayarak yapılmalıdır. Ekranda okunan sonuç ohm-KiloOhm (x1000) veya MegaOhm (x1000000) cinsindendir, direnç ne kadar büyükse ölçülen değerde o kadar büyük olur.
Dikkat ! Yukarıda açıklaması yapılan mültimetre kullanma kılavuzu genel bir açıklamadır. Kullanacağınız mültimetrenin kullanma talimatnamesine göre ölçümlerinizi yapınız.
Devremizin elemanları
1-Direnç
2-Ohmmetre , veya
3-Mültimetre
Bir elektrik devresinde direnci ölçmek için, herşeyden önce devrenin beslemesini kesmelisiniz, yani direnç üzerinde herhangi bir gerilim olmamalıdır. Direnci ölçmek için mültimetrenin komütatörü ( Ω ) pozisyonunda olmalıdır. Ölçüm kablolarından kırmızı olanın fişini V Ω prizine, siyah olanın fişini ise COM prizine takınız, direnç ölçümü, aleti devreye paralel bağlayarak yapılmalıdır. Ekranda okunan sonuç ohm-KiloOhm (x1000) veya MegaOhm (x1000000) cinsindendir, direnç ne kadar büyükse ölçülen değerde o kadar büyük olur.
Dikkat ! Yukarıda açıklaması yapılan mültimetre kullanma kılavuzu genel bir açıklamadır. Kullanacağınız mültimetrenin kullanma talimatnamesine göre ölçümlerinizi yapınız.
Devremizin elemanları
1-Direnç
2-Ohmmetre , veya
3-Mültimetre
Bir direncin değerini, renk kodlarına bakarak da hesaplayabiliriz.
Her renk bir rakam ile ifade edilmektedir, direnç üzerindeki ilk üç renk halkası direnç değerini belirleyici rakamlardir.
Yandaki resimde göreceğiniz 681 Kohm luk Örneğimizde:
Mavi 6
Gri 8
Kahverengi 1 değerlerini veriyor, yani 681,
dördüncü halka ise çarpan katsayısıdır, 10 ve katsayıları şeklinde ifade
edilir veya ilk üç renk halkasından bulduğumuz rakamın sonuna kaç sıfır ekleyeceğimizi belirler,
mavi 6 - gri 8 ve kahverengi 1 yani 681 in sonuna üç sıfır ilave edilecek
veya 1000 ( Kilo ) ile çarpılacak demektir.
5 Bantlı Direnç R = 681 x 1000 = 681000 = 681 kΩ
Beşinci renk halkası tolerans yüzdesini gösterir.
Altın rengi %5 - Gümüş %10 - eğer herhangi bir renk halkası yoksa %20 dir.
Örneğimizde kahverengi %1 i temsil ediyor
buna göre 681000 ohm olan direncimizin toleransı =681000 x 0,01 = 6810 ohm dur.
Direncimizin gerçek değeri ise ( 681000 - 6810 ) ohm ile
( 681000 + 6810 ) ohm değerleri arasında olmalıdır.
674190 ohm < R < 687810 Ohm
Her renk bir rakam ile ifade edilmektedir, direnç üzerindeki ilk üç renk halkası direnç değerini belirleyici rakamlardir.
Yandaki resimde göreceğiniz 681 Kohm luk Örneğimizde:
Mavi 6
Gri 8
Kahverengi 1 değerlerini veriyor, yani 681,
dördüncü halka ise çarpan katsayısıdır, 10 ve katsayıları şeklinde ifade
edilir veya ilk üç renk halkasından bulduğumuz rakamın sonuna kaç sıfır ekleyeceğimizi belirler,
mavi 6 - gri 8 ve kahverengi 1 yani 681 in sonuna üç sıfır ilave edilecek
veya 1000 ( Kilo ) ile çarpılacak demektir.
5 Bantlı Direnç R = 681 x 1000 = 681000 = 681 kΩ
Beşinci renk halkası tolerans yüzdesini gösterir.
Altın rengi %5 - Gümüş %10 - eğer herhangi bir renk halkası yoksa %20 dir.
Örneğimizde kahverengi %1 i temsil ediyor
buna göre 681000 ohm olan direncimizin toleransı =681000 x 0,01 = 6810 ohm dur.
Direncimizin gerçek değeri ise ( 681000 - 6810 ) ohm ile
( 681000 + 6810 ) ohm değerleri arasında olmalıdır.
674190 ohm < R < 687810 Ohm
