Rölenİn çalışMA PRENSİBİ ve başlıca elemanları
Röle nedir ?
Röle bir elektrik anahtarıdır. Her türlü kumanda butonları ile çalışması sağlanır. Diğer bir deyişle kontakların açılıp kapanmaları için harici bir güce ihtiyaç duyarlar. Bir elektrik devresini uzaktan kumanda etmeye yararlar. Başlıca parçaları, bir kumanda bobini
( elektromıknatıs) ve güç kontaklarıdır.
ÇALIŞMA PRENSİBİ:
Yandaki şemadada göreceğiniz gibi bir rölede iki ayrı devre bulunmaktadır. Birincisi kumanda devresi, bu devrede bir elektromanyetik bobin bulunmaktadır, ikincisi ise güç devresidir.
Bu devre mekanik elemanlardan (kontaklardan) oluşur.
Kumanda devresindeki bobin beslendiği anda bir manyetik alan yaratacaktır, manyetik alan güç kontaklarını kapatacak ve bu kontaklardan geçen güç akımı elektrikli aletlerin çalışmasını sağlayacaktır.
entraidelec.com sitesinin içindekiler Creative Commons by-nc-sa sözleşmesiyle korunmuştur.
Yandaki şema ve açıklamaları Fransızca EntraidElec sitesinden tercüme edilmiştir
Şemadaki Fransızca kelimelerin tercümesi :
Bobine (commande ): Kumanda bobini
Contacts (puissance): Güç kontaktları
( elektromıknatıs) ve güç kontaklarıdır.
ÇALIŞMA PRENSİBİ:
Yandaki şemadada göreceğiniz gibi bir rölede iki ayrı devre bulunmaktadır. Birincisi kumanda devresi, bu devrede bir elektromanyetik bobin bulunmaktadır, ikincisi ise güç devresidir.
Bu devre mekanik elemanlardan (kontaklardan) oluşur.
Kumanda devresindeki bobin beslendiği anda bir manyetik alan yaratacaktır, manyetik alan güç kontaklarını kapatacak ve bu kontaklardan geçen güç akımı elektrikli aletlerin çalışmasını sağlayacaktır.
entraidelec.com sitesinin içindekiler Creative Commons by-nc-sa sözleşmesiyle korunmuştur.
Yandaki şema ve açıklamaları Fransızca EntraidElec sitesinden tercüme edilmiştir
Şemadaki Fransızca kelimelerin tercümesi :
Bobine (commande ): Kumanda bobini
Contacts (puissance): Güç kontaktları

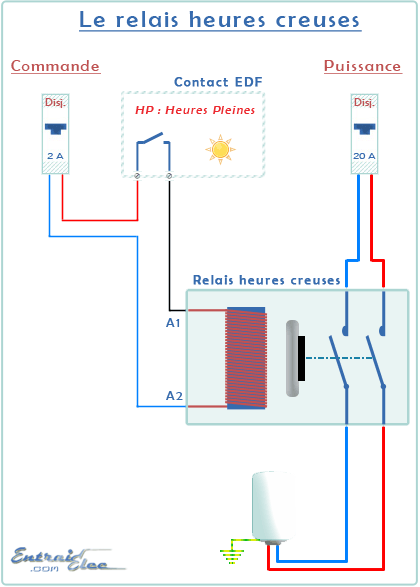

Akıllı sayacın röle ile birlikte gece tarifesini devreye sokma prensibi :
Gündüz tarifesinde ( Heures pleines - HP ):
1-Akıllı sayaç kontağı açık
2-Röle bobininde besleme yok
3-Güç kontakları açık
4-Şofbende besleme yok (su ısınmıyor)
Gece tarifesinde ( Heures creuse - HC ):
1-Akıllı sayaç kontağı kapalı
2-Röle bobininde besleme var. manyetik alan yaratıyor
3-Güç kontakları kapalı
4-Şofbende besleme var (su ısınıyor)
Şemadaki Fransızca kelimelerin tercümesi :
Le relais heures creuse: Gece tarifesi rölesi
Bobine (commande): Bobin ( kumanda)
Contacs (puissance): Kontaklar ( güç )
Dij.: Otomatik sigorta
A1-A2 : Monofaze röle bobinleri
Contacs EDF : EDF fransız elektrik idaresi ve burada görülen kontak akıllı sayaçın kontağı
HP heures pleines : Dolu saatler anlamına gelir ve gündüz tarifesini temsil eder.
1-Akıllı sayaç kontağı açık
2-Röle bobininde besleme yok
3-Güç kontakları açık
4-Şofbende besleme yok (su ısınmıyor)
Gece tarifesinde ( Heures creuse - HC ):
1-Akıllı sayaç kontağı kapalı
2-Röle bobininde besleme var. manyetik alan yaratıyor
3-Güç kontakları kapalı
4-Şofbende besleme var (su ısınıyor)
Şemadaki Fransızca kelimelerin tercümesi :
Le relais heures creuse: Gece tarifesi rölesi
Bobine (commande): Bobin ( kumanda)
Contacs (puissance): Kontaklar ( güç )
Dij.: Otomatik sigorta
A1-A2 : Monofaze röle bobinleri
Contacs EDF : EDF fransız elektrik idaresi ve burada görülen kontak akıllı sayaçın kontağı
HP heures pleines : Dolu saatler anlamına gelir ve gündüz tarifesini temsil eder.
