KARANLIK SENSÖRLÜ ANAHTAR NASIL ÇALIŞIR
Basit Şema
Karanlık sensörlü anahtarlar, ortamın ışık şiddetine göre, elektrikli aletlerin kumandasını sağlar ve özellikle de aydınlatma devrelerinde otomatik anahtar görevi yapar. Işık şiddeti minimum ve maximum değerleri arasında ayarlanabilir.
Karanlık sensörlü anahtarlar, elektrik panolarındaki DIN raylarına montaj kolaylığı açısından, modüler tip olarak üretilir. Buna karşılık piyasada diğer tip Karanlık sensörlü anahtarlar bulunabilir. Örneğin dağıtım kutularından kablolar yardımıyla taşınılabilir mikromodüller.
entraidelec.com sitesinin içindekiler Creative Commons by-nc-sa sözleşmesiyle korunmuştur.
Yandaki şema ve açıklamaları Fransızca EntraidElec sitesinden tercüme edilmiştir
Şemadaki Fransızca kelimelerin tercümesi :
C10:Otomatik sigorta
Photoresistance: Fotodirenç ( LDR - Light Dependant Resistor )
Inter crepusculaire : Karanlık sensörlü anahtar
NO: Normalde açık kontakt
Luminosite : Işığa hassaslık ayarı
Contact Normalement Ouvert : Normalde açık kontakt
Karanlık sensörlü anahtarlar, elektrik panolarındaki DIN raylarına montaj kolaylığı açısından, modüler tip olarak üretilir. Buna karşılık piyasada diğer tip Karanlık sensörlü anahtarlar bulunabilir. Örneğin dağıtım kutularından kablolar yardımıyla taşınılabilir mikromodüller.
entraidelec.com sitesinin içindekiler Creative Commons by-nc-sa sözleşmesiyle korunmuştur.
Yandaki şema ve açıklamaları Fransızca EntraidElec sitesinden tercüme edilmiştir
Şemadaki Fransızca kelimelerin tercümesi :
C10:Otomatik sigorta
Photoresistance: Fotodirenç ( LDR - Light Dependant Resistor )
Inter crepusculaire : Karanlık sensörlü anahtar
NO: Normalde açık kontakt
Luminosite : Işığa hassaslık ayarı
Contact Normalement Ouvert : Normalde açık kontakt
Bir karanlık sensörlü anahtarda bulunması gereken minimum elemanlar

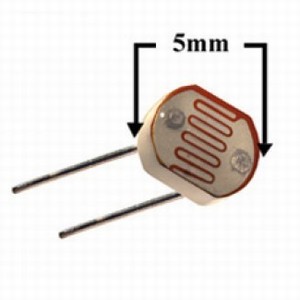

1-Fotodirenç - ( LDR - Light Dependant Resistor ) - Işık diyodu : Fotodirenç, ortamın ışıklılık durumu hakkında "Karanlık sensörlü anahtara" bilgi verir.Teknik yapısı itibariyle Fotodirenç yarı iletken bir malzemedir.
Direnci "ohm" olarak ifade edilir ve bu direnç ışık akısı yoğunluğuna " Lüks " bağlı olarak değişkendir. Hava ne kadar karanlık olursa dirençte buna bağlı olarak yüksek değer kazanır.
yandaki şemada Fransızca kelimelerin Türkçe karşılığı :
Resistance : Direnç
Eclairement : Aydinlatma şiddeti
2- Potansiyometre : Bir potansiyometrenin özelliği bir vida veya kadran tarafından ayarlanabilir olmasıdır. istenilen ışık şiddeti eşiği bunlar tarafından ayarlanarak elektrikli aletlerin kumandası sağlanır. Sonuç olarak lambaların hangi ışık şiddetinde yanıp sönmesi büyük bir hassaslıkla ayarlanabilir. Işık akısı yoğunluğu modeline göre LUX diye ifade edilir, veya ayar sembolü olarak ay ve güneş resimleri kullanılır. Örneğin yandaki tabloda SCHNEIDER elektriğin ürünlerinde sunduğu ayar tablosunda 2 lux ten 2000 lux'e kadar ayar yapılabilir. ( Lux / güneş seviyesi )
3- kontakt : Kontaklar, bir aydınlatma devresine bağlanan klasik anahtarlar gibi elektrik aletlerini kumanda etmeye yarar. Kontaklar, önceden ayarlanmış lux değerlerine ulaşıldıkça pozisyon değiştirir. Bazı karanlık sensörlü anahtarlar, bağımsız kontakların dışında, beslemeli kontaklar içerir, bu durumda kontak iç yapısından dolayı, karanlık sensörlü anahtarı besleyen faz'a bağlıdır.
Karanlık sensörlü anahtar ve kontaktör bağlantı şeması
Şemadaki Fransızca kelimelerin tercümesi :
Karanlık sensörlü anahtar ve kontaktör bağlantı şeması
C10 C2: Otomatik sigortalar
Photoresistance: Fotodirenç ( LDR - Light Dependant Resistor )
Inter crepusculaire : Karanlık sensörlü anahtar
NO: Normalde açık kontakt
A1-A2: Kontaktör ve bobin klemensleri
Luminosite : Işığa hassaslık ayarı
Contact Normalement Ouvert : Normalde açık kontakt
Karanlık sensörlü anahtar, kontaktör ve zaman rölesi şeması
Şemadaki Fransızca kelimelerin tercümesi :
Karanlık sensörlü anahtar, kontaktör ve zaman rölesi şeması
C10 C2: Otomatik sigortalar
Photoresistance: Fotodirenç ( LDR - Light Dependant Resistor )
Inter crepusculaire : Karanlık sensörlü anahtar
NO: Normalde açık kontakt
A1-A2: Kontaktör ve bobin klemensleri
Luminosite : Işığa hassaslık ayarı
Contact Normalement Ouvert : Normalde açık kontakt
