Hareket detektörlerİ ve Montaj şemaları
Basit Şema
Basit hareket detektörü bağlantı şeması
Hareket detektörleri geneliklle, gidiş gelişlerin çok yoğun olduğu bölgelerde (apartman girişi-merdivenler) ve dış mekanlarda kullanılır. Hijyenik sebeplerden dolayı tuvaletlerdede kullanılır. Elle dokunulmadan lambanın yanmasını sağlar. Basit montajda anahtara gerek yoktur, sadece hareket detektörü ışığın yanıp sönmesini sağlar.
Fransızca kelimelerin tercümesi
Dij.: Otomatik sigorta 10A
Detecteur de presence: Hareket detektörü
L: Faz
N: Nötür
L1: Faz lamba dönüşü
entraidelec.com sitesinin içindekiler Creative Commons by-nc-sa sözleşmesiyle korunmuştur.
Yandaki şema ve açıklamaları Fransızca EntraidElec sitesinden tercüme edilmiştir
Hareket detektörleri geneliklle, gidiş gelişlerin çok yoğun olduğu bölgelerde (apartman girişi-merdivenler) ve dış mekanlarda kullanılır. Hijyenik sebeplerden dolayı tuvaletlerdede kullanılır. Elle dokunulmadan lambanın yanmasını sağlar. Basit montajda anahtara gerek yoktur, sadece hareket detektörü ışığın yanıp sönmesini sağlar.
Fransızca kelimelerin tercümesi
Dij.: Otomatik sigorta 10A
Detecteur de presence: Hareket detektörü
L: Faz
N: Nötür
L1: Faz lamba dönüşü
entraidelec.com sitesinin içindekiler Creative Commons by-nc-sa sözleşmesiyle korunmuştur.
Yandaki şema ve açıklamaları Fransızca EntraidElec sitesinden tercüme edilmiştir
Vavien anahtarlı hareket dedektörü şeması
Vavien anahtarlı hareket detektörü bağlantı şeması
Dış aydınlatma için hareket dedektörü devremize vavien tipinde bir anahtar eklenir. Böylece ışık devresini elle kumanda imkanı doğmuş olur.
Fransızca kelimelerin tercümesi
Dij.: Otomatik sigorta 10A
Detecteur de presence: Hareket detektörü
L: Faz
N: Nötür
L1: Faz lamba dönüşü
Interrupteur va et vient : vavien anahtar
entraidelec.com sitesinin içindekiler Creative Commons by-nc-sa sözleşmesiyle korunmuştur.
Yandaki şema ve açıklamaları Fransızca EntraidElec sitesinden tercüme edilmiştir
Dış aydınlatma için hareket dedektörü devremize vavien tipinde bir anahtar eklenir. Böylece ışık devresini elle kumanda imkanı doğmuş olur.
Fransızca kelimelerin tercümesi
Dij.: Otomatik sigorta 10A
Detecteur de presence: Hareket detektörü
L: Faz
N: Nötür
L1: Faz lamba dönüşü
Interrupteur va et vient : vavien anahtar
entraidelec.com sitesinin içindekiler Creative Commons by-nc-sa sözleşmesiyle korunmuştur.
Yandaki şema ve açıklamaları Fransızca EntraidElec sitesinden tercüme edilmiştir
Güç kontaktörlü hareket dedektörü şeması

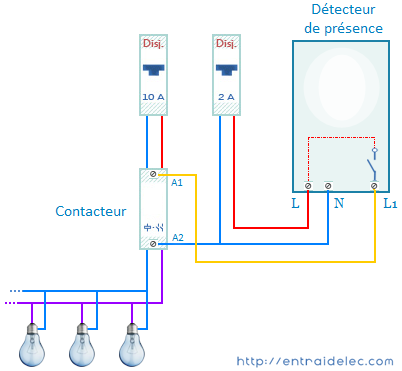

Güç kontaktörlü hareket detektörü bağlantı şeması
Bu montajda hareket dedektörüne kontaktör eklenmiştir. Amaç daha büyük güç devrelerine kumanda etemektir.
Fransızca kelimelerin tercümesi
Dij.: Otomatik sigorta 10A
Detecteur de presence: Hareket detektörü
L: Faz
N: Nötür
L1: Faz lamba dönüşü
Kontaktör : Kontaktör ve A1-A2 kumanda bobin klemensleri
entraidelec.com sitesinin içindekiler Creative Commons by-nc-sa sözleşmesiyle korunmuştur.
Yandaki şema ve açıklamaları Fransızca EntraidElec sitesinden tercüme edilmiştir
Bu montajda hareket dedektörüne kontaktör eklenmiştir. Amaç daha büyük güç devrelerine kumanda etemektir.
Fransızca kelimelerin tercümesi
Dij.: Otomatik sigorta 10A
Detecteur de presence: Hareket detektörü
L: Faz
N: Nötür
L1: Faz lamba dönüşü
Kontaktör : Kontaktör ve A1-A2 kumanda bobin klemensleri
entraidelec.com sitesinin içindekiler Creative Commons by-nc-sa sözleşmesiyle korunmuştur.
Yandaki şema ve açıklamaları Fransızca EntraidElec sitesinden tercüme edilmiştir
